一、概述

近年來，隨著液氧生產和使用的不斷普及和發展，液氧貯存與充裝的安全也越來越突出地成為生產廠家不可回避的現實問題。液氧遠程監控系統，加強和規范液氧貯存與充裝的安全監控管理，杜絕重大事故發生，對于保障企業安全生產和人民生產財產安全具有十分重要的現實意義。

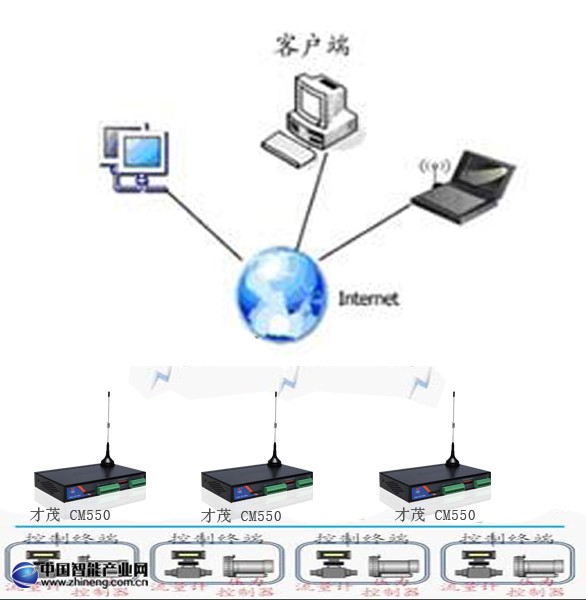

二、系統結構

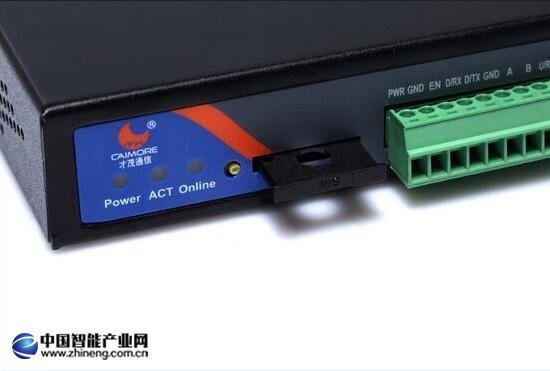

基于工業無線技術的液氧罐監測系統在物理結構上主要由現場液氧罐與控制室組成。每個現場液氧罐罐體安裝無線差壓式液位變送器、無線浮子液位開關及無線溫度變送器?？刂剖矣蔁o線主機、計算機、GPRS無線數傳機、UPS、打印機組成。無線主機接收現場儀表的信號，控制室的計算機上，計算機安裝有上位機組態軟件，可以查看整個網絡的拓撲視圖、網絡性能視圖、設備數據記錄及進行網絡參數配置等操作，GPRS無線數傳機負責把無線網絡的數據信息通過無線手機基站把各現場儀表參數發送到其他工作人員的手機上。

整個無線網絡系統由數據采集子系統與GPRS遠程傳輸子系統組成。數據采集子系統主要由無線主機、無線差壓式液位變送器、無線浮子液位開關及無線溫度變送器組成，無線主機主要功能是對整個網絡進行無線數據通信，匯集采集終端的數據信息傳遞給GPRS無線數傳機，接收來自上位機的指令并進行處理；無線差壓式液位變送器安裝在液氧罐罐體的下部，利用差壓原理測量液氧罐的液位，并把液位數據信息通過無線信號發送到無線主機；無線浮子液位開關安裝在液氧罐罐體的上部主要防止液位超過最高限位，起到報警的作用，并把數據信息通過無線信號發送到無線主機；無線溫度變送器分別安裝在液氧罐罐體的上、中、下三個位置分別用來測量液氧罐不同位置的溫度，并把數據信息通過無線信號發送到無線主機。

GPRS遠程傳輸子系統主要功能是建立控制中心與數據采集子系統的遠程通信連接，通過GPRS網絡，可以把液氧罐數據信息發到其他工作人員手機上，他們可以通過手機WAP與短消息方式查看液氧罐實時監測信息與對液氧罐進行實時監控。

三、系統功能

液氧罐監測系統的主要功能如下：

（1）系統監控：實時采集液氧罐液位、溫度數據信息，并能通過本地與遠程查看實時狀態，罐區全貌動態圖形顯示、全過程收發液氧作業的監測、報警顯示、作業時間、收發液氧數據統計與顯示。

（2）報警記錄：為了分析現場設備故障的方便，可設置故障報警記錄功能，可以設置單個儲罐或多個儲罐的液位及溫度的門限值，并在運行過程中對這些工作參數循環進行越限監視，可以實時記錄報警事件、報警位置、發生的時間、報警原因，并生成報警表，還可以通過短信、WAP、組態軟件界面進行多種方式報警并可以設定報警方式及停止報警、開啟報警等功能。

（3）狀態趨勢分析：趨勢曲線的生成和顯示作為監控系統的一個重要環節, 可以直觀反映一些重要工作參數的變化情況。

（4）數據庫管理：本系統支持液氧罐液位、溫度、液氧量等數據信息的實時數據庫和歷史數據庫管理。

（5）系統管理：用戶管理、權限管理，數據采集和傳輸設備管理，設備在線狀態管理，系統配置等。
